一(yi)、序言：
感谢您使用极悦娱乐快速门，快速门别名为、高速门、高速卷帘门。
快速门类型分为：、堆积式pvc快速门、风淋室快速门、防爆型快速门、防脱轨快速门等。
请您仔细阅读本产品手册，再进行相关的操作，本手册主要为用户提供正确安全的使用和操作相关指导及说明，手册中涉及到控制吕的参数设定、异常诊断排除、日常维护等
以下为特别注意的(de)事项：
Ø 接线前，请确(que)认输入电源已切断，禁止(zhi)带电拔插航(hang)空(kong)插头。
Ø 请确(que)认(ren)主回路(lu)电源电压与控(kong)制器额定(ding)电压是否一致，且确(que)保(bao)接地(di)(di)端子(zi)可(ke)靠(kao)接地(di)(di)。
Ø 请勿直接触(chu)摸输出端(duan)子，切勿将输出端(duan)子短接或与外壳连(lian)接。
Ø 切断交流(liu)电(dian)源(yuan)后，控(kong)(kong)制(zhi)器液晶显示熄灭前，表示控(kong)(kong)制(zhi)器内部仍有高(gao)压，请勿触摸内部电(dian)路及电(dian)子元件。
Ø 在控制器内部的电(dian)子元件(jian)对(dui)静电(dian)特别敏感，因此不可(ke)将(jiang)异物置入电(dian)机驱(qu)动器内部或触摸(mo)主(zhu)电(dian)路(lu)板(ban)。
二.交货检查
每台控制器在出厂前，均经严格的品管。开箱时，请认真确认：在运输中是否有破坏或刮伤损坏现象，本机铭牌的额定值是否与您订货要求相一致。
三.标准规格
|
额定功率 |
750W |
|
额(e)定转速 |
2000rpm |
|
额定扭矩 |
3.5Nm |
|
电机(ji)最(zui)高温升(sheng) |
＜30℃ |
|
工作(zuo)温度范(fan)围 |
-35℃-60℃ |
|
力矩管理系统 |
力(li)矩随动系统 |
|
限位模式(shi) |
绝对值编码器(qi) |
|
自锁方式 |
电子机械刹(cha)车 |
|
手动释放 |
摇柄 |
|
重量 |
10KG |
1.电(dian)机规格参数(shu)：
2.电控规格参数
|
电源电压 |
AC220V±10％ |
|
速(su)度控制 |
闭环速度控制 |
|
位置控制 |
闭(bi)环位置控(kong)制 |
|
保护功能 |
过(guo)流保(bao)护(hu)(hu)；过(guo)压保(bao)护(hu)(hu)；欠压保(bao)护(hu)(hu)；过(guo)热保(bao)护(hu)(hu)；过(guo)载保(bao)护(hu)(hu)等(deng) |
|
使用场所(suo) |
室内，不受阳(yang)光(guang)直射，无(wu)尘(chen)埃，腐蚀性气体，水(shui)蒸气等(deng) |
|
工作温度范围(wei) |
-35℃~60℃ |
|
重(zhong)量 |
7.5KG |
四(si)、产品操(cao)作(zuo)
1.操作(zuo)功能介(jie)绍
本公司所有生产(chan)的伺服控制(zhi)系统(tong)，有如下操(cao)(cao)(cao)作(zuo)(zuo)方式可供(gong)选(xuan)择：控制(zhi)柜操(cao)(cao)(cao)作(zuo)(zuo)、点(dian)动升降、连续升降、紧急停机、单面操(cao)(cao)(cao)作(zuo)(zuo)盒(he)操(cao)(cao)(cao)作(zuo)(zuo)、延时(shi)操(cao)(cao)(cao)作(zuo)(zuo)、雷达操(cao)(cao)(cao)作(zuo)(zuo)及地(di)磁(ci)操(cao)(cao)(cao)作(zuo)(zuo)。请(qing)根(gen)据接线定义表，外接所需设备。
系统内配有机(ji)器保(bao)护装置——保(bao)险（丝）控制关断开关或(huo)三(san)相电源(yuan)保(bao)护
2.按钮功能(neng)介绍
a) “↑”门帘上升按钮：点动上升或连续上升
b) “↓”门帘(lian)下(xia)降(jiang)按钮：点(dian)动下(xia)降(jiang)或连(lian)续下(xia)降(jiang)
c) “STOP”急停按钮：紧急情况下，无论门帘上升(sheng)或下降在何种位置，按下此按钮，系(xi)统将立(li)即停止运(yun)行即可(ke)保持该状(zhuang)态。
d）液晶(jing)屏(ping)下四个按键，根(gen)据(ju)液晶(jing)屏(ping)内文字描(miao)述，定义(yi)为(wei)主菜单按键。 ;
3. 行(xing)程控制器的安装(zhuang)
行程(cheng)控制器使(shi)用绝(jue)对值编(bian)(bian)码(ma)(ma)器方案(an)，将(jiang)绝(jue)对值编(bian)(bian)码(ma)(ma)器轴头插(cha)入减速机内，通过螺丝将(jiang)两翼锁紧(jin)在减速机上，再将(jiang)航空(kong)插(cha)头插(cha)入插(cha)座即可。
4.安装注(zhu)意事(shi)项：
电机、电控柜必须(xu)进行接(jie)地保护；
安(an)装(zhuang)、调试和开闭门(men)时，严禁门(men)下(xia)站人(ren)后行走；
安装电机组时，门(men)轴需要(yao)插(cha)入减速机一半以上；
操作关闭门(men)帘(lian)之前(qian)，应先检查门(men)帘(lian)下方(fang)是(shi)否(fou)有阻碍物(wu)，若(ruo)有，必须清理(li)干(gan)净；
自(zi)行拆(chai)开控(kong)制柜内箱(xiang)所造成的破坏，本公司不承担免费维修(xiu)责(ze)任。
本公司(si)保留任(ren)何(he)适(shi)当的(de)技术(shu)、生产和商业化改进的(de)修改的(de)权利(li)，同时产品的(de)基本特点并(bing)不改变。
按用户使用需(xu)要：
定期(qi)检查(cha)控(kong)制箱(xiang)吊(diao)装(zhuang)螺丝有无(wu)松(song)脱，内箱(xiang)接线柱(zhu)有无(wu)松(song)脱，电(dian)线与电(dian)源线有无(wu)老化现(xian)象。
定期为减速机添加润滑油，更换机油。

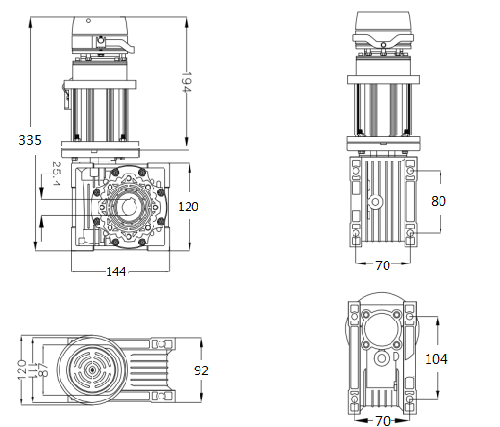

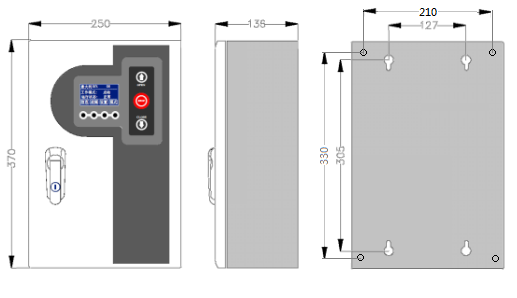

六、产品尺寸
七.系统(tong)操作
主界(jie)面
|
（显示） |
|
工作(zuo)模式： （模式） |
|
运行状态(tai)： （状态(tai)） |
|
信息(xi) 故障(zhang) 设(she)置(zhi) 模(mo)式 |
┆
┆
┆
┆
┆
┆
┆ （状(zhuang)态）：显示当(dang)前门(men)控系统(tong)状(zhuang)态；正(zheng)常、开门(men)中、关门(men)中、故障(zhang)、急(ji)停、安全1、
┆ 安全2、互锁、请维护。
┆ （显示）：可选择显示当前(qian)(qian)输出力矩、当前(qian)(qian)开启高度、当前(qian)(qian)开启速(su)度。
┆
┆------模式(shi)
┆ 按模式(shi)键可以修改运行模式：手动、自动、点动。
┆ 手动(dong)与点动(dong)模式下，所有(you)外接自动(dong)设备包含，雷达，地磁等全部(bu)失效 。
┆ 所有(you)外接(jie)安全保护设(she)备在任何模式下，永远有(you)效。
┆------设置
┆ ┆ 按设(she)置键后首先要输入密码（6668）。
|
输入(ru)密码 |
|
6666 |
|
增加(jia) 减少 确(que)定 返回 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
|
输(shu)入密码 |
|
6668 |
|
增加(jia) 减少 确定(ding) 返回 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆ ------1.电子行程设定
┆ ┆ 选择电子行程设定；根据屏幕提示确定电机转(zhuan)向、开门位置(zhi)、关
┆ ┆ 门位置， 完成行程设定。
|
点(dian)击开门按钮(niu) |
|
转(zhuan)向是否正确 |
|
正确 错误 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
|
开(kai)门(men)位置(zhi)设(she)定 |
|
确认 返回 |
┆ ┆ 通过点(dian)动(dong)“↑”按键，判断电机运转方向是否正确。
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
|
关门位(wei)置(zhi)设定 |
|
确认(ren) 返回 |
┆ ┆
┆ ┆ 点动“↑”按(an)(an)键(jian)到开门(men)位置，随(sui)后按(an)(an)“确(que)认”键(jian)
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
|
电子(zi)行程设定 |
|
完(wan)成 |
┆ ┆
┆ ┆
┆ ┆ ; 点(dian)动“↓”按键到关门位置，随后按“确认”键
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆ 关门位置设置完成，电子行程设定便完成，门体便可正常行。
┆ ┆ 注意事项：“上”限位确认前的行程设定必须是开门动作，
┆ ┆ “下”限位确认前的行程设定必须是关门动作。
┆ ┆------2.参数设置
|
序号 |
菜(cai)单 |
内容及调试范围 |
默认值(zhi) |
|
1 |
开门速度 |
10-110 |
110 |
|
2 |
关门速度 |
10-110 |
90 |
|
3 |
开门减速(su)区间 |
50-70 |
50 |
|
4 |
关门减速区(qu)间 |
50-70 |
50 |
|
5 |
自动关门延(yan)迟时间 |
●禁止自动关门 ●1-120秒(miao) |
5 |
|
6 |
信号输(shu)出1设定(ding) |
●离开关门位置 ●在(zai)关门(men)位置 ●离开开门位置 ●在开门位置 ●开门运行中 ●关门运(yun)行(xing)中 ●在非(fei)限(xian)位(wei)位(wei)置 ●在限位位置(zhi) ●到达关门(men)位置 ●故障(zhang)报警输出 ●禁止 |
离开关门(men)位(wei)置（互(hu)锁输出） |
|
7 |
信号输(shu)出(chu)2设定 |
同(tong)信号输出1设(she)定 |
到达(da)关门位置（联(lian)动(dong)输出） |
|
8 |
部分(fen)开门高度(du) |
10-100% |
100 |
|
9 |
运行显示设定 |
●当前开启高度 ●当前开启速度 ●当(dang)前输(shu)出力矩 |
当前输出力(li)矩 |
|
10 |
开启背光常亮 |
●60秒自动关闭 ●常亮 |
常(chang)亮 |
|
11 |
自动防冻运行 |
● 关闭 ● 1~999分钟 |
关(guan)闭 |
------3.实时时钟设定
可修改系统内置时钟的年、月、日、小时、分钟各项。
┆ ┆------4.设备高级设定
┆ ┆ ┆------1.联网通信设定：可配置用于RS485通信的设备站点号和通信波特率。
┆ ┆ ┆------2.传感器逻辑
|
序号(hao) |
受(shou)控(kong)制 |
范围 |
默认值(zhi) |
|
1 |
急停输入(12) |
常(chang)开/常(chang)闭 |
常(chang)闭 |
|
2 |
安(an)全信(xin)号1(15) |
常开/常闭(bi) |
常闭 |
|
3 |
安(an)全信(xin)号(hao)2(16) |
常(chang)开/常(chang)闭(bi) |
常闭 |
|
4 |
自(zi)动完(wan)全(quan)开门(men)(17) |
常开(kai)/常闭 |
常开(kai) |
|
5 |
部分开门(18) |
常(chang)开/常(chang)闭(bi) |
常开 |
|
6 |
单键循(xun)环开关(20) |
常开/常闭 |
常开 |
|
7 |
开(kai)门(men)限(xian)位开(kai)关(21) |
常开/常闭 |
常闭 |
|
8 |
关(guan)门限位开关(guan)(22) |
常开/常闭 |
常(chang)闭 |
|
9 |
互(hu)锁输(shu)入(23) |
常开/常闭(bi) |
常开(kai) |
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
输入端口（括(kuo)号(hao)内为端口号(hao)）可(ke)以根据需要进行常开(kai)/常闭状态选择
|
1．急(ji)停输(shu)入(12) |
|
2．安全(quan)信(xin)号1(15) |
|
3．安全信号2(16) |
|
上翻 下(xia)翻 确定 返回 |
|
急停(ting)输入 |
|
常闭(bi) |
|
更改 保(bao)存(cun) 返回 |
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆------3.高级参数设(she)定
┆ ┆ ┆首先(xian)要(yao)输入密码（7779）。
|
输入密码 |
|
7777 |
|
增加(jia) 减少 确定(ding) 返(fan)回 |
|
输入密码 |
|
7779 |
|
增加 减少 确定 返回(hui) |
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ; ┆------ 然(ran)后选(xuan)择相(xiang)应的序(xu)号修改系统高级参数。
|
高级参数 |
|
序号：01 |
|
增加 减少 确(que)定 返(fan)回 |
|
高级参(can)数 |
|
P01：0010 |
|
增加 减少 保存 取消 |
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆
┆ ┆ ┆------ 4.自(zi)动测(ce)试
|
自动测试 |
|
（显(xian)示） |
|
0 |
|
启动 停止 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆（显示）内容同(tong)主界面。
┆ ┆------5.显示语言设定
┆ ┆ 切(qie)换(huan)液晶显示(shi)屏的显示(shi)语言（中文(wen)/英文(wen)）。
|
显示语言设定 |
|
中文 |
|
更改(gai) 保存 返(fan)回 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆------6.恢复出厂设置
|
是否恢复出(chu)厂(chang)参数？ |
|
确(que)定 返(fan)回 |
┆
┆
┆
┆
┆
┆
┆
┆------信息(xi)
┆ ┆------1.输入状态查询
┆ ┆ 显(xian)(xian)示(shi)各端口(kou)的当(dang)前状态，显(xian)(xian)示(shi)1表示(shi)当(dang)前该端口(kou)有有效(xiao)信号输入；可用于(yu)系┆ ┆ 统的维修诊(zhen)断。
┆ ┆
|
1．手动开(9) ; 0 |
|
2．手动关(10) 0 |
|
3．手动(dong)急停(11) 0 |
|
上翻 下翻(fan) 返回 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
|
序号 |
输入端口 |
状态 |
|
1 |
手动开(9) |
0：无(wu)信号 1：有信号(hao) |
|
2 |
手动关(10) |
|
|
3 |
手动急停(11) |
|
|
4 |
急停输入(12) |
|
|
5 |
安全信(xin)号1(15) |
|
|
6 |
安全(quan)信号2(16) |
|
|
7 |
自动完全(quan)开门(17) |
|
|
8 |
部分开门(18) |
|
|
9 |
单键循环开关(20) |
|
|
10 |
开(kai)门限位开(kai)关(21) |
|
|
11 |
关门限位开(kai)关(22) |
|
|
12 |
互锁(suo)输入(23) |
┆ ┆
┆ ┆
┆ ┆
┆ ┆------2.总运行次数
┆ ┆ 显示该套门控系统运行的次数。
|
总(zong)运行次数 |
|
88次 |
|
返回 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆------3.历史（故障查询）
┆ ┆ 可(ke)查(cha)询最(zui)近30次的(de)历史故障。
|
01. ERR23 未(wei)进行电子(zi) |
|
行程设定(ding) |
|
2015-11-17 10:25 |
|
上翻(fan) 下翻 返(fan)回 |
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆
┆ ┆------4.系统查询
用于部分系统监控数据的查询。
┆ ┆------5.系统版本查询
┆ ┆ 用于部分系统监控数据的查询。
┆ ┆------6.实时时间查询
┆ 显示(shi)内置(zhi)实时(shi)时(shi)钟(zhong)当前时(shi)间，可通(tong)过设置(zhi)-实时(shi)时(shi)钟(zhong)设定(ding)修改(gai)。
|
实时时钟显示 |
|
2015-11-17 |
|
12:12:12 |
|
返回 |
┆
┆
┆
┆
┆
┆
┆------故障
显示(shi)正在(zai)发生的(de)故(gu)(gu)障(zhang)，部分故(gu)(gu)障(zhang)会(hui)自(zi)动复(fu)位，可在(zai)历史故(gu)(gu)障(zhang)中(zhong)查询。
|
ERR 19 |
|
外(wai)置(zhi)编码器故障 |
|
返回(hui) |
八、故障代码说明
|
故障代码 |
故障内容 |
处理办法 |
|
ERR01 |
系统过流 |
进行初始角度测试，测试完成后(hou)依旧报错；请联系厂家(jia)进行处理。 |
|
ERR03 |
系统欠(qian)压 |
检查现(xian)场电源(yuan)(yuan)电压是(shi)否不稳定，过高或过低，若(ruo)有则调节(jie)现(xian)场电源(yuan)(yuan)；若(ruo)无问题(ti)请联系厂家进行处理。 |
|
ERR04 |
停机时(shi)过压 |
|
|
ERR05 |
运行时过压(ya) |
|
|
ERR06 |
电机(ji)堵(du)转 |
检查(cha)刹车是否卡(ka)死，门(men)体是否有卡(ka)点(dian)；若无问题请联系厂家(jia)进行处(chu)理。 |
|
ERR07 |
超(chao)出(chu)限位位置(zhi) |
点动模式下使门(men)体(ti)回(hui)到限位位置内(nei)(nei)即可；若在限位内(nei)(nei)仍然报错，请联系厂家进行处理。 |
|
ERR08 |
主板数据存储故(gu)障 |
请联系厂家进(jin)行处(chu)理。 |
|
ERR09 |
超速故障(zhang) |
进(jin)行初始角度测试，测试完成(cheng)后(hou)依(yi)旧(jiu)报(bao)错；请联系厂家进(jin)行处理。 |
|
ERR10 |
反转故障 |
进行(xing)初始角度测(ce)试，测(ce)试完成后依旧(jiu)报错；请联系(xi)厂(chang)家进行(xing)处理(li)。 |
|
ERR11 |
系(xi)统过载(zai) |
门体过重超出控制(zhi)系统(tong)的额(e)定功(gong)率(lv)，适(shi)当降(jiang)低运行频率(lv)或更(geng)换(huan)更(geng)大功(gong)率(lv)设备或更(geng)高倍比减(jian)速机。 |
|
ERR12 |
电流检测回路(lu)故障 |
请联系厂家进行处(chu)理。 |
|
ERR13 |
电(dian)机(ji)编码器故障 |
检查线缆是否有损坏，航空插头是否有松动或(huo)生锈(xiu)；若以上(shang)情况均(jun)良好则联(lian)系厂家进行(xing)处理。 |
|
ERR14 |
电机初(chu)始角错(cuo)误 |
非测试状态下报错请(qing)联系(xi)厂家进行处(chu)理。 |
|
ERR15 |
通信故障(zhang) |
检查显(xian)示屏(ping)及(ji)显(xian)示屏(ping)连接线(xian)是否有(you)损坏；若以上(shang)情况均(jun)良好则联(lian)系厂家进行处理。 |
|
ERR18 |
制动(dong)回(hui)路故障 |
检(jian)查水泥(ni)电阻是否接触不(bu)良，线(xian)缆是否有损坏；若以上情况均(jun)良好则联(lian)系厂家进行处理(li)。 |
|
ERR19 |
外置编(bian)码器故障(zhang) |
检查线缆是(shi)否有损坏，航空插头是(shi)否有松动(dong)或生锈；若以(yi)上情况均良好(hao)则联系厂家进行处理(li)。 |
|
ERR20 |
运行超时 |
关机重启后重新(xin)学习(xi)电(dian)子行(xing)(xing)程设(she)定；若还有问题请联系厂家进行(xing)(xing)处理。 |
|
ERR21 |
单周期内(nei)安全(quan)信号1异常 |
请检(jian)查外接(jie)设备(bei)是(shi)否损坏，请更换或维修外接(jie)设备(bei)；若(ruo)依旧报(bao)错请联系厂家进行(xing)处理(li)。 |
|
ERR22 |
单周期(qi)内安全(quan)信号2异(yi)常 |
请(qing)检查外接设备是否损(sun)坏，请(qing)更换或维(wei)修外接设备；若(ruo)依旧报错(cuo)请(qing)联系厂家进行处理。 |
|
ERR23 |
未(wei)进行(xing)电子(zi)行(xing)程(cheng)设定 |
重新(xin)进(jin)行电子行程设定。 |
|
ERR24 |
24V电(dian)源(yuan)短路 |
拆除(chu)所有(you)外接(jie)设(she)备(bei)(bei)后重启设(she)备(bei)(bei)，如故(gu)障消失表示(shi)外接(jie)设(she)备(bei)(bei)有(you)短(duan)路(lu)问题；如依旧报(bao)错请联系厂(chang)家进行(xing)处理。 |
|
ERR25 |
到(dao)达维(wei)护(hu)设(she)定(ding)次数 |
联系厂家进行(xing)维护。 |
|
ERR26 |
限位(wei)开关故障 |
检查限位(wei)开关(guan)是否有损坏，更换限位(wei)开关(guan)，依(yi)旧报(bao)错请联系(xi)厂家进行处理。 |
|
ERR27 |
系统(tong)过热 |
关(guan)闭(bi)设备散(san)热；降低设备使用频率。 |
九(jiu)、接线定义表
|
端口号 |
功能 |
备注 |
|
1 |
地线(xian) |
AC220V输(shu)入(ru) |
|
2 |
火线 |
|
|
3 |
零(ling)线 |
|
|
4 |
制动(dong)电阻(zu)输出+ |
|
|
5 |
制(zhi)动电阻输出- |
|
|
6 |
抱闸(zha)电源输出+ |
|
|
7 |
抱(bao)闸电源输出- |
|
|
8 |
公共端(duan)/电源(yuan)负端(duan) |
|
|
9 |
手动开门输入 |
常开 |
|
10 |
手动关门输入 |
常开(kai) |
|
11 |
手动急停输入 |
常开 |
|
12 |
急停(ting)输(shu)入※ |
常开 |
|
13 |
DC+24V电源正端 |
|
|
14 |
公共端/电源负端 |
|
|
15 |
安(an)全保护信号1输(shu)入 |
常开(kai)(接红(hong)外、气(qi)囊(nang)等)，急停动作 |
|
16 |
安(an)全保护信号2输入 |
常开(kai)(接红外、气囊等)，反转(zhuan)开(kai)门动作 |
|
17 |
自(zi)动(dong)完全开门(men)信号输入 |
常(chang)开(接雷达、地感(gan)) |
|
18 |
部分开门信号输入 |
常开(接雷达、地感) |
|
19 |
公共(gong)端/电源(yuan)负端 |
|
|
20 |
单键循环开关 |
常开 |
|
21 |
开(kai)门限位开(kai)关(guan)输(shu)入(ru) |
常开 |
|
22 |
关门(men)限位(wei)开关输入 |
常(chang)开(kai) |
|
23 |
互锁输入 |
常开 |
|
24 |
DC+24V电(dian)源正端 |
|
|
25 |
公共端/电(dian)源负端 |
|
|
26 |
可编程继电器1A输出 |
1A-1B常开，根据信号输(shu)出1设定动作 |
|
27 |
可编程继电器1B输出(chu) |
|
|
28 |
可编(bian)程(cheng)继电器2A输出 |
2A-2B常开，根据信号输出2设定动作 |
|
29 |
可(ke)编(bian)程继电器2B输出(chu) |
|
|
30 |
RS485+ |
RS485通(tong)信接口 |
|
31 |
RS485- |
十、配线及注意(yi)事项
Ø 控制器和电机安全接地，接地线径为3.5mm²以上铜线，接地电阻小于10Ω。
Ø 控制器出厂前已通过耐压试验，用户不可再对控制器进行耐压试验。
Ø 控制器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置。
Ø 安装任何部件，都必须断电且(qie)等(deng)线路(lu)板(ban)上的(de)LED灯灭后再操作！切勿带电操作！
勿湿手操作，请戴绝缘手套操作！勿用手触碰按键绝缘部分外

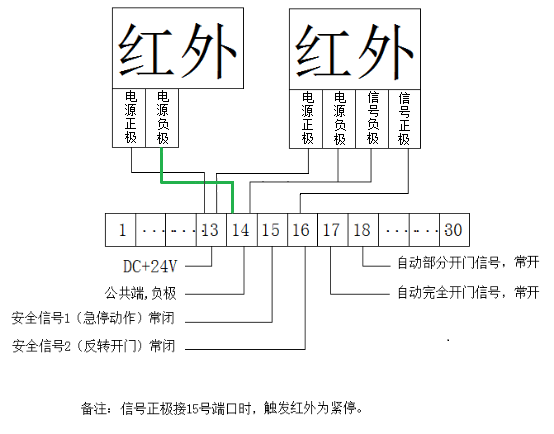

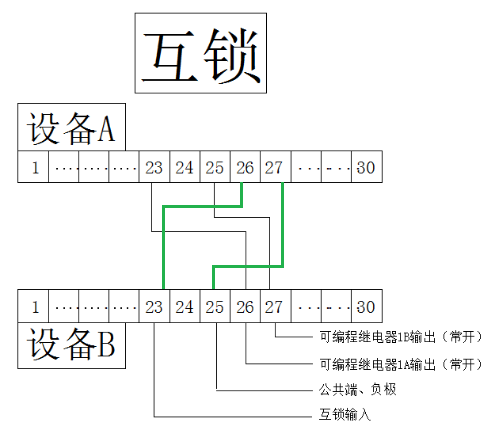

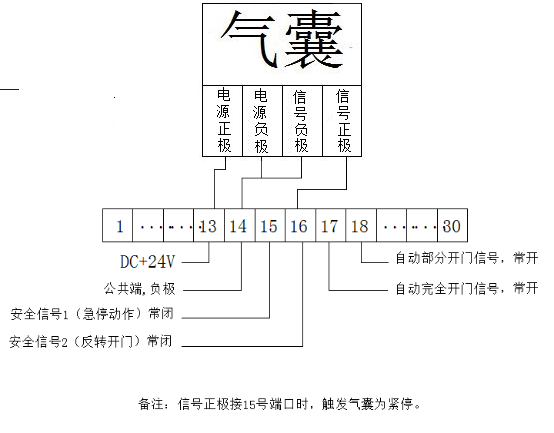

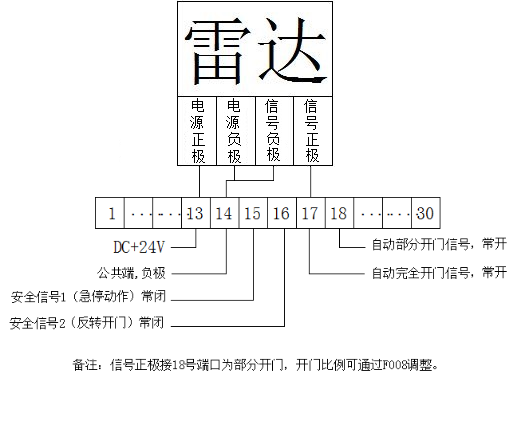

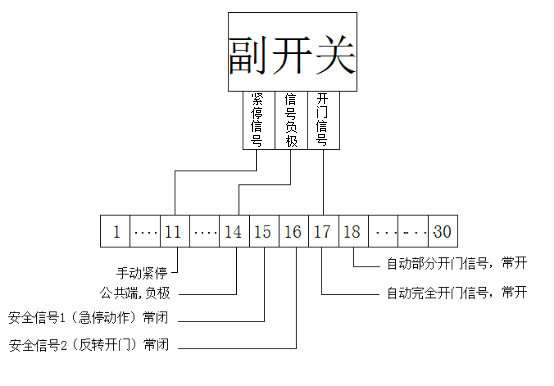

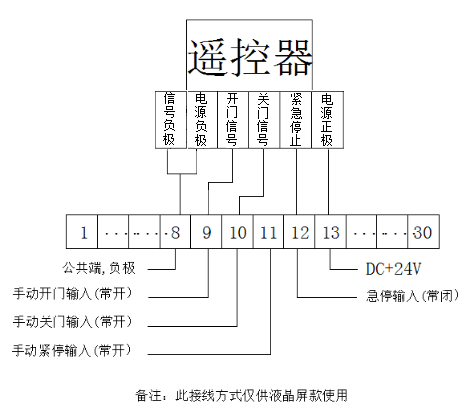

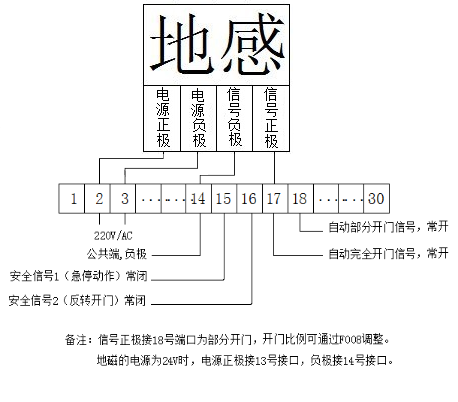

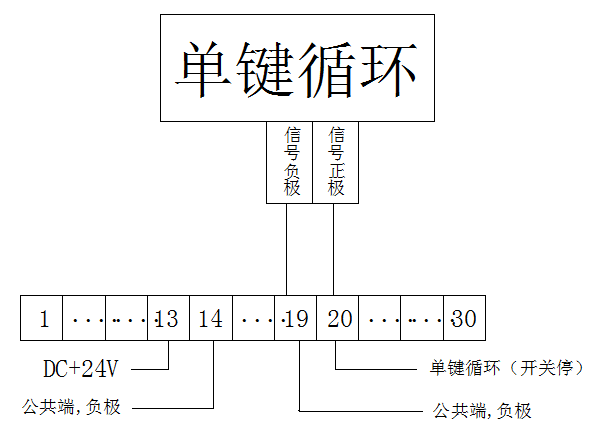

十一、接线示意图
十二、实用便捷(jie)功能
1.总运行次数记录
记录该设(she)备运行的总次(ci)数。（方便客(ke)户查看设(she)备使用(yong)次(ci)数，使用(yong)频率）
操作：点击“信息”→选择“总运行次数”
2.历史故障(zhang)查询
自动记录(lu)最(zui)近(jin)三十次(ci)的(de)故(gu)障(zhang)。（设备发生(sheng)故(gu)障(zhang)后，可以根(gen)据记 录(lu)快速(su)查找故(gu)障(zhang)原因(yin)，便(bian)于设备维(wei)修，维(wei)护）
操作：点击“信息”→选择“历史故障查(cha)询”
3.显示(shi)语言(yan)设(she)定：
中/英(ying)文显(xian)示。（文字显(xian)示使(shi)设(she)备更(geng)易操作，更(geng)易上手(shou)，状态(tai)体现更(geng)更(geng)准(zhun)确，更(geng)详细(xi)，同时便于做出口外(wai)贸）
操作：点击“设置”→输入密(mi)码“6668”→选(xuan)择“显示语言设定”
4.自动防冻运行(xing)：
防(fang)止电(dian)机在超低温(wen)的(de)情(qing)况下被冻死(si)。（此功能特(te)别适(shi)用于(yu)北方极寒地(di)区，以(yi)及(ji)冷(leng)冻库等特(te)殊(shu)地(di)方，能有效防(fang)止电(dian)机与门体被冻住）
操作：点击“设(she)置”→输入密码(ma)“6668”→选择“参数设置”→选(xuan)择“自动防(fang)冻”
5.自动测试： ;
开(kai)启后设(she)备会(hui)自(zi)动模拟开(kai)关(guan)门动作(zuo)，无需(xu)手动操作(zuo)（方便客户对设(she)备进行检验，测试）
操(cao)作：点击“设置”→输入密码“6668”→选择“参数设置”→选(xuan)择“设(she)(she)备(bei)高级设(she)(she)定”→选择(ze)“自动测试”
6.无级变速(su)：
可任意调(diao)节设备(bei)开关(guan)门运(yun)行速度，同时(shi)电机(ji)会(hui)自动(dong)生成(cheng)相匹配(pei)的参数，保证(zheng)设备(bei)的最佳运(yun)行效果。（门体改变大小或轻(qing)重(zhong)时(shi)，可根据现场需(xu)求直接调(diao)整(zheng)速度数值即(ji)可，无需(xu)其余参数设置）
操(cao)作：点击“设置”→输入密码“6668”→选择(ze)“参(can)数设置”→选(xuan)择“开门(men)速(su)度”/“关门(men)速(su)度”→设定(ding)开/关门(men)速度值
7.双编码器：
配(pei)备外置编(bian)码器(qi)的(de)(de)同时，电机本身(shen)带一(yi)个内置编(bian)码器(qi)，形成内外互补，大大提高门(men)设(she)备对于(yu)门(men)体运行位置的(de)(de)把控，极大减(jian)少了(le)跑限(xian)位情况(kuang)的(de)(de)发生。
8.限位装置(zhi)兼容(rong)： ;
